空氣壓縮機結構組成及組裝步驟

作者:發表時間:2020-07-31
分享到:

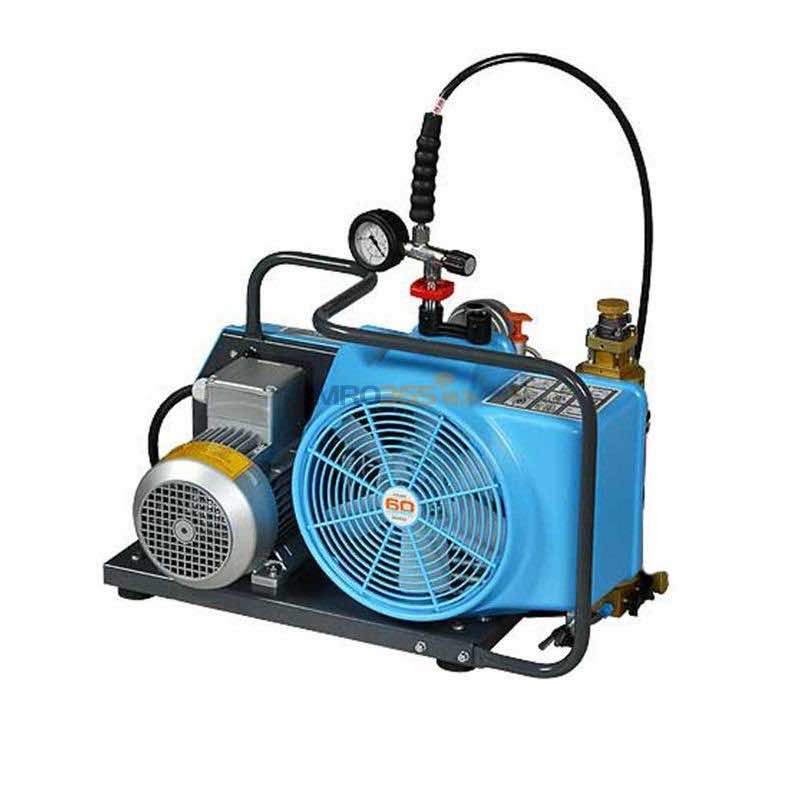

空氣壓縮機也就是通常所說到的空壓機,空氣壓縮機是將自由狀態下的空氣,經過壓縮,流經機組中的分離器與過濾器后,脫除含在高壓空氣中的水、油份和雜質,使排出的氣體清潔無味,氣體質量符合標準,是安全可靠的呼吸空氣和高壓氣源供給系統。


一、空氣壓縮機結構組成

1、壓縮機構部分:氣缸,活塞,進排氣閥等部件。 氣缸體和氣缸蓋上有四個氣閥孔,兩件兩派。

2、傳動機構部分:由皮帶輪,曲軸,連桿,十字頭等組成。 通過傳動機構,由馬達傳遞的旋轉運動變?yōu)橥鶑?fù)直線運動。

3、密封部分:一級和二級氣缸密封分別由一組填料組成。 密封環和活塞桿通過拉伸彈簧的預緊力和氣體壓力夾緊和密封。

4、潤滑系統系統:傳動機構的潤滑系統由油泵、過濾器、濾油器和壓力表組成。

5、冷卻部分:由冷卻水管、中間冷卻器、后冷卻器組成。 冷卻水從主進水管進入中間冷卻器冷卻,并且在排出之后,冷卻水分別進入第一和第二級氣缸的水腔內。

6、減壓閥和壓力控制系統:減壓閥和壓力控制系統控制壓縮機排氣壓力在預定的操作范圍內進行運轉。當儲罐中的壓力超過規定值時,壓縮機停止吸入并使壓縮機無負載運行以降低功耗的。

減荷閥為平衡時,借閥的啟閉控制進氣或停止進氣,下部有一個小活塞,小活塞腔與電磁閥和過度考慮的減壓閥連接。小活塞腔是大氣壓。

當儲氣罐的壓力超過額定值時,壓力控制系統運行(電磁閥進氣連接),氣體進入小活塞腔,推動活塞上壓彈簧,關閉閥門,停止 進氣和壓力下降后的壓力控制系統。統一操作(電磁閥進氣口斷開),減壓閥自動打開,壓縮機進入正常運行狀態。

7、安全保護部分:分別由安全閥和電氣保護組成。 當排出壓力超過規定值時,安全閥自動打開。 安全閥分為一級或二級安全閥,一級安全閥的開啟壓力為0.24-0.3Mpa。

二、空氣壓縮機組裝步驟

1.曲軸箱裝配

清洗曲軸箱內腔。在過濾器上裝上支撐螺釘、密封橡皮墊圈,然后將過濾器插人曲軸箱底部的孔道,擰緊螺母以防松動。油面指示器裝在曲軸箱側面。

2.裝前蓋、曲軸和后蓋

把軸承套裝人前蓋軸承孔中,并使其凸緣上的定位孔對準端面上的定位銷,把涂油石棉紙墊覆在前蓋的密封面上后,整個前蓋推進曲軸箱的前蓋孔中,要對稱均勻地分幾次旋緊螺栓。曲軸的前后軸頸涂上潤滑油,把它從后蓋孔塞進曲軸箱推人前軸承,直到推足為止。

把軸承裝入后蓋軸承孔中,將涂油紙墊放在后蓋密封面上,把后蓋推人曲軸箱的后蓋孔中,然后在曲軸后軸頸端放人傳動銷和油泵傳動塊。轉動曲軸,檢查是否靈活和松動,接著擰緊后蓋上的螺栓。油泵裝在后蓋的油泵腔內,再裝墊片和泵蓋,并用螺栓擰緊。

3.裝活塞連桿組

曲軸曲柄銷上涂少t的冷凍油,拆開連桿大蓋,從氣缸孔把活塞連桿裝人曲軸箱中,并把連桿大頭裝在曲柄梢上,擰緊大頭上的螺栓和娜母。裝大頭蓋時必須注意大頭蓋的號碼,千萬不能裝錯。

4.裝氣缸體

在氣缸鏡面和活塞外圓涂上少量潤滑油,將幾個活塞環的搭口位置按國周均勻分布,相互錯開,在曲軸箱氣缸體的密封面上放上涂油紙墊,然后把氣缸體安裝在曲軸箱上,并對準定位銷,用螺栓分次均勻旋緊。氣缸體裝上后,可將清洗過的過濾網等小零件按部位放人。轉動曲軸,觀察其轉動是否輕快。

5.裝閥板組和氣缸蓋

把石棉紙墊涂油后放在氣缸體上,放上閥板組,再把另一張涂油石棉紙墊放在閥板上,蓋上氣缸蓋,擰緊姍栓。轉動曲軸,觀察是否有頂缸現象。

6.裝軸封

軸封裝人前須用汽油清洗,磨擦端面絕不允許有點滴污物,裝配時可涂上少量潤滑油。

首先。把彈簧托板、軸封彈贊依次套人曲軸的伸出端軸頸上,接著裝上已裝配好的鋼殼、已套上緊圈的橡皮環、摩擦環,最后把涂油石棉紙墊和壓板一起用手推人,再松手,若其能慢慢向外彈出,則安裝正確,擰緊娜栓。

空氣壓縮機作為企業主要的機械動力設備之一,需要嚴格執行空氣壓縮機操作規程,這不僅有助于延長空氣壓縮機的使用壽命,更是確?諝鈮嚎s機操作作人員的安全。
